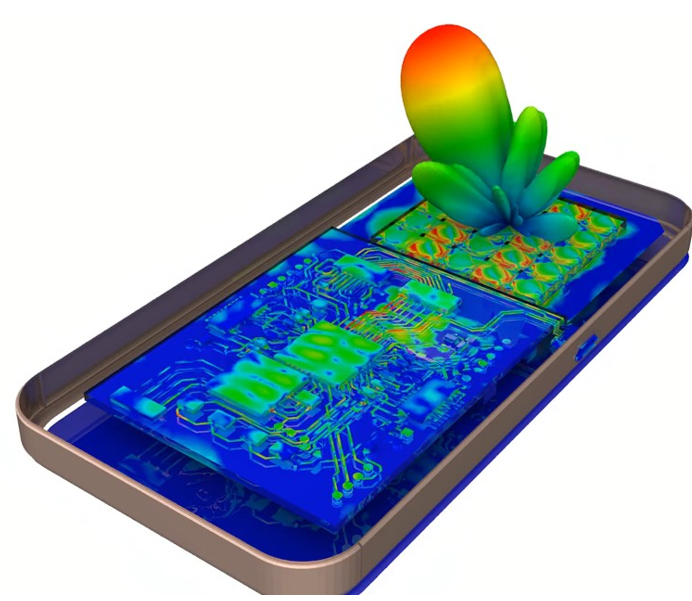

    Ansys HFSS是一款基于有限元方法的三维电磁仿真软件,广泛应用于射频、微波、毫米波等高频领域的电磁分析与设计。

    作为业界公认的高频电磁仿真黄金标准,HFSS能够精确计算任意三维结构的电磁场分布,帮助工程师预测产品性能、优化设计参数、减少物理原型制作成本,并加速产品上市时间。

    Ansys HFSS致力于为高频结构设计提供全面的电磁仿真解决方案,涵盖从组件级到系统级的完整设计流程,是通信、航空航天、汽车电子、医疗设备等行业的必备工具。

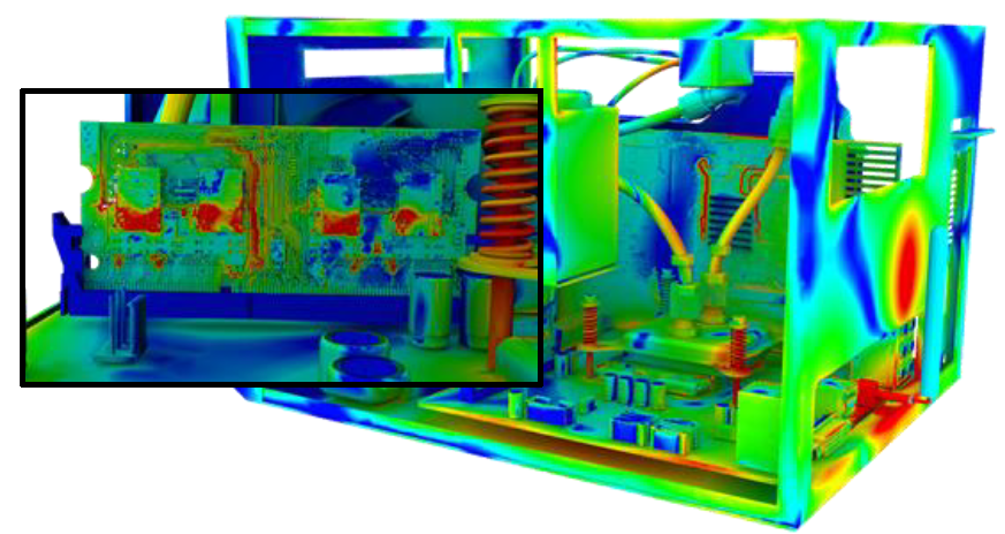

EMI/EMC 仿真

    Ansys 电子设计桌面能帮助工程师轻松整合两大核心能力:一是 Ansys 电磁3D与2.5D场求解器无可比拟的精度,二是 Ansys 射频模块中强大的电路级与系统级解决方案。借助这一整合能力,工程师可在设计周期早期诊断、定位并消除电磁干扰与射频干扰问题。

    用户可充分利用电子设计桌面中无缝衔接的工作流程 —— 该流程包含先进的电磁场求解器,且能将其与功率电路仿真器动态关联,从而预测电气设备的EMI/EMC性能。这些集成化工作流程可避免重复的设计迭代,以及成本高昂的反复电磁兼容认证测试。电子设计桌面中配备了多款针对不同电磁问题的电磁求解器,同时还包含电路仿真器,这些工具能帮助工程师评估电气设备的整体性能,打造无干扰的设计方案。

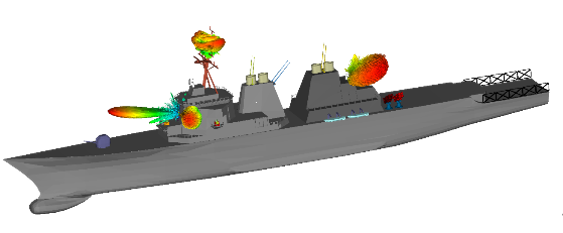

复杂环境中的射频干扰

    EMIT 与 Ansys HFSS 协同工作,将射频系统干扰分析与一流的电磁仿真相结合,用于对安装后的天线间耦合效应进行建模。最终形成的完整解决方案,能够可靠预测在包含多台发射机与接收机的多天线环境中,射频干扰所产生的影响。

    EMIT 强大的分析引擎可计算所有重要的射频交互作用,包括非线性系统组件效应。在复杂环境中诊断射频干扰向来难度大,且在测试环境中实施成本高昂;但借助 EMIT 的动态关联结果视图,通过图形化信号回溯功能以及可显示干扰信号到达各接收机的准确来源与路径的诊断摘要,能够快速定位任何干扰的根本原因。一旦找出干扰源,EMIT 可支持快速评估各类射频干扰缓解措施,从而确定最优解决方案。全新的 HFSS/EMIT 数据链接功能,允许直接从 HFSS 中已安装天线的物理三维模型出发,在 EMIT 中创建用于射频干扰分析的模型。这为射频环境(从大型平台的同址干扰到电子设备中的接收机灵敏度降级)提供了无缝的端到端工作流程,助力实现完整的射频干扰解决方案。




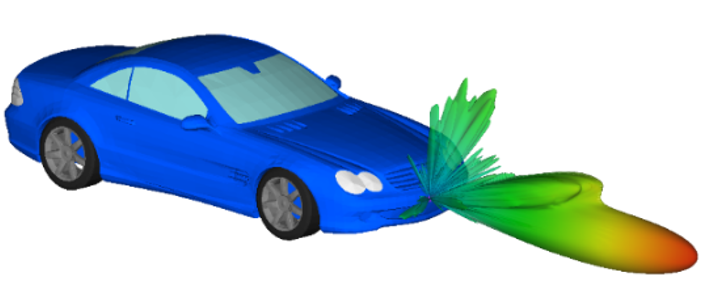

安装天线与射频同址分析

    在 Ansys HFSS 中,工程师可通过先进的单胞仿真技术,对无限阵列和有限阵列相控阵天线进行仿真,涵盖所有电磁效应,包括互耦、阵列栅格定义、有限阵列边缘效应、哑单元及空白单元等。

    对于某一阵列设计,可在任意波束扫描条件下分析所有单元的输入阻抗。相控阵天线可在单元级、子阵列级或完整阵列级进行性能优化,优化依据包括:在任意目标扫描条件下,单元的匹配特性、远场与近场方向图性能。

    无限阵列建模需在一个单元胞内放置一个或多个天线单元,该单元胞的周边边界需设置周期性边界条件以实现场的镜像,从而模拟无限数量的阵列单元。通过此方法可计算单元扫描阻抗与嵌入式单元辐射方向图,并包含所有互耦效应。该方法在预测 “阵列盲扫角”时尤为实用 —— 此类盲扫角可能在特定阵列波束赋形条件下出现。

    有限阵列仿真技术利用基于单元胞的区域分解法,为大型有限尺寸阵列提供快速求解方案。借助该技术,可开展完整的阵列分析,进而预测所有互耦效应、扫描阻抗、单元方向图、阵列方向图及阵列边缘效应。


射频系统与电路分析

    当HFSS与电路和射频系统仿真技术结合使用时,可为射频、EMI/EMC及其他应用构建端到端的高性能工作流程。

该技术包含 EMIT,这是一种独特的多保真度方法,可在存在多个干扰源的复杂射频环境中预测射频系统性能。此外,EMIT 还提供必要的诊断工具,能快速定位射频干扰问题的根本原因,并在设计周期早期缓解相关问题。

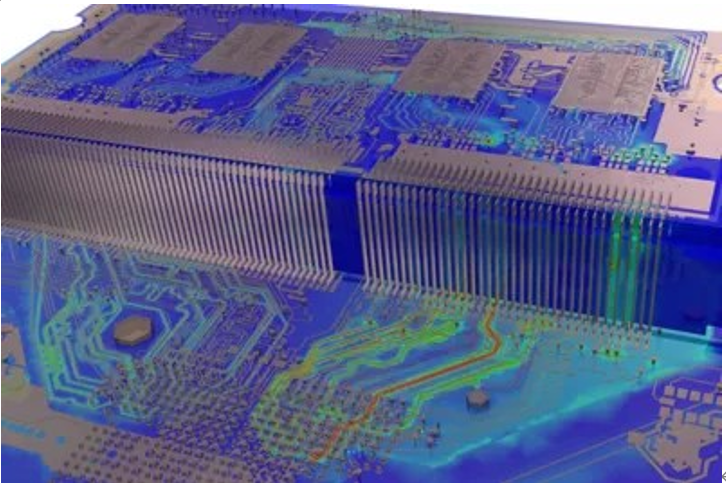

信号完整性与电源完整性分析

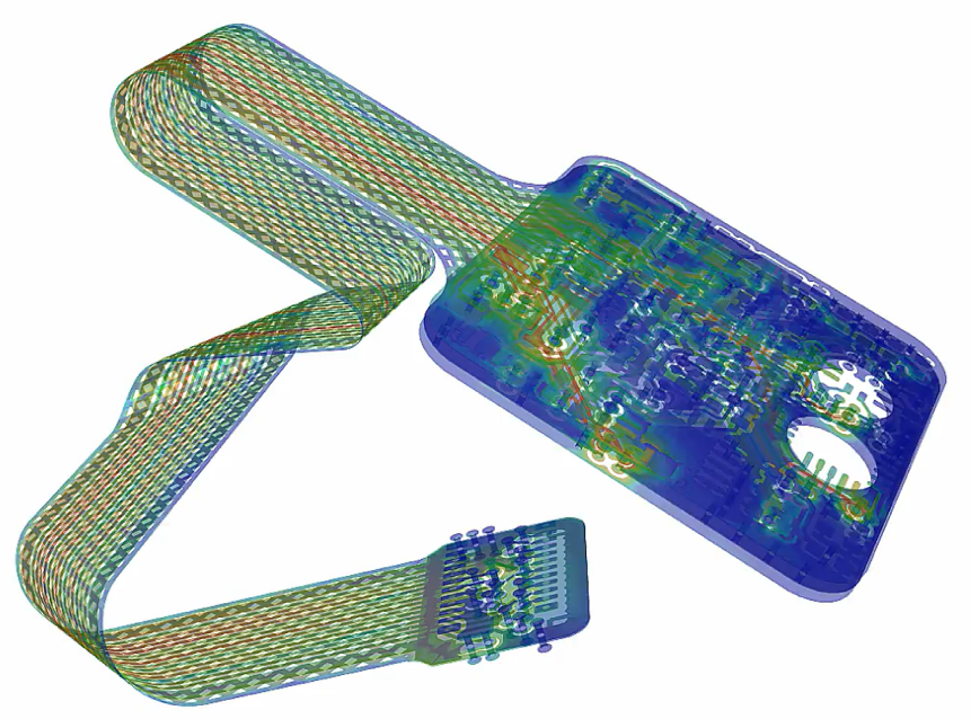

    当与HFSS与结合使用时,SI 电路模块可用于分析因PCB电路板、电子封装、连接器及其他复杂电子互连中时序裕量和噪声裕量减小而引发的信号完整性、电源完整性及电磁干扰问题。

    搭载 SI 电路模块的 HFSS 能够应对现代互连设计的复杂性 —— 从芯片间互连,到跨越集成电路、封装、连接器和印制电路板的完整链路。通过充分利用 HFSS 先进的电磁场仿真能力,工程师可在制作硬件原型之前,提前深入了解高速电子产品的性能表现。


加密 3D 组件

    在 HFSS 3D Layout 中,加密 3D 组件功能支持企业共享其详细的组件设计(如连接器、天线、表面贴装芯片电容器),同时无需泄露几何形状、材料属性等知识产权。

    对加密 HFSS 3D 组件进行仿真的能力,意味着用户无需在仿真精度上做出妥协。设计师在设计过程中,无需再被迫使用电路级组件替代真实的 3D 模型,从而避免影响整体仿真精度。

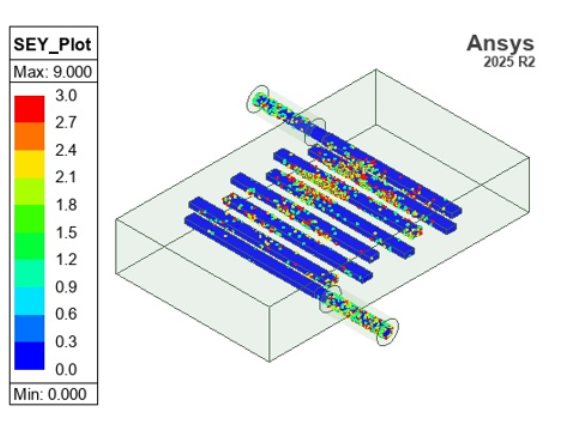

微放电

微放电分析使HFSS功能进一步增强,它可解决由真空高电场导致的击穿的电子现象,从而增强了面向航空航天应用和5G卫星的解决方案。

HFSS微放电求解器基于有限元单元内粒子方法。HFSS的微放电分析是对频域场求解数据的后处理。只需几个步骤即可设置带电粒子仿真的激励和边界条件,您可以检查您的设计是否符合防止微放电击穿的标准。
